簡單介紹
系列: LB系列
分類: 瀝青混合料攪拌站
聯系信息: RTZK2003@runtian-global.com
PRODUCT
產品參數
| 參數名稱 | 單位 | LB1500 | LB2000 | LB3000 | LB4000 | LB5000 | |
| 原生額定生產率 | t/h | 120 | 160 | 240 | 320 | 400 | |
| 額定攪拌能力 | kg/批次 | 1500 | 2000 | 3000 | 4000 | 5000 | |
| 最大生產能力 | t/h | 140 | 180 | 260 | 340 | 440 | |
| 計量精度 （靜態） |
骨料 | % | ±0.3 | ±0.3 | ±0.3 | ±0.3 | ±0.3 |
| 粉料 | % | ±0.2 | ±0.2 | ±0.2 | ±0.2 | ±0.2 | |
| 瀝青 | % | ±0.2 | ±0.2 | ±0.2 | ±0.2 | ±0.2 | |
| 油石比 | % | ±0.3 | ±0.3 | ±0.3 | ±0.3 | ±0.3 | |
| 裝機功率 | kW | 340 | 400 | 621 | 700 | 930 | |
| 燃油消耗（重油）（標況） | kg/t | 6 | 6 | 6 | 6 | 6 | |
| 燃?xì)庀模ㄌ烊粴猓?biāo)況） | ㎥/t | 7 | 7 | 7 | 7 | 7 | |
| 標準占地面積 | m | 30x30 | 35x35 | 40x40 | 50x50 | 50x50 | |
| 除塵面積 | ㎡ | 450 | 600 | 900 | 1250 | 1500 | |
| 排塵濃度 | mg/N㎥ | ＜20 | ＜20 | ＜20 | ＜20 | ＜20 | |
| 排放煙氣黑度 | / | Greenman Level 1 | Greenman Level 1 | Greenman Level 1 | Greenman Level 1 | Greenman Level 1 | |
| 控制室內噪聲 | dB | ＜70 | ＜70 | ＜70 | ＜70 | ＜70 | |
產品介紹
| 產品概述 |
| LB系列瀝青混合料攪拌設備技術，采用加大型主機結構，相對市場上同等型號下，設備超產能力強，計量模塊采用三點式壓式計量模塊結構、配合操作系統扣稱及落差補償功能，計量精度高；模塊式結構、負壓全密封無塵化設計，設備具有安裝運輸方便，環保節能，生產高效可靠等特點，廣泛應用于周邊瀝青路面工程、市政道路工程及高等級路面工程等瀝青混合料的生產。 |
| 產品特點 |
| 模塊化設計，占地面積小，安裝快速方便。 |
| 設備全密封負壓設計，無粉塵外溢，功率合理匹配，環保節能。 |
| 高效熱系統結構，燃燒器采用智能軸流型低壓霧化形式，額定工況下設備耗油量為6kg/t(成品料)。 |
| 計量系統均采用壓式稱量模塊結構進行計量，具有自動補扣稱及“飛料”補償功能，計量精度高。 |
| 攪拌主機采用冗余結構設計，攪拌強勁，同等設備型號下，設備超產能力強。 |
| 原生主要功能模塊介紹 | |

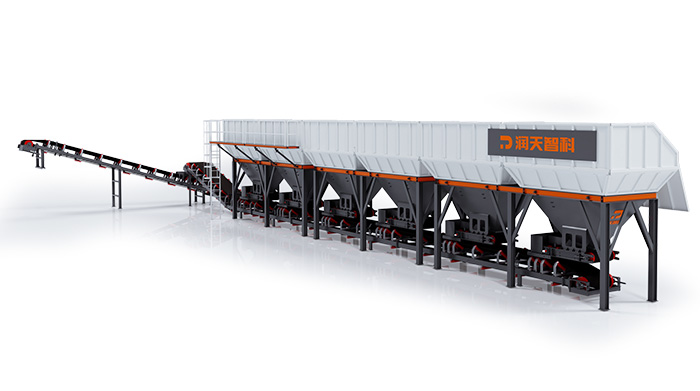

| 冷料系統 單倉容積15m³，采用聯體模塊式結構，安裝運輸方便 細料倉采用內振式結構，振動幅度大，保證卸料流暢。 給料皮帶機采用變頻+門開度控制給料，保證初級配的穩定。 配有缺料報警裝置。 |
 |

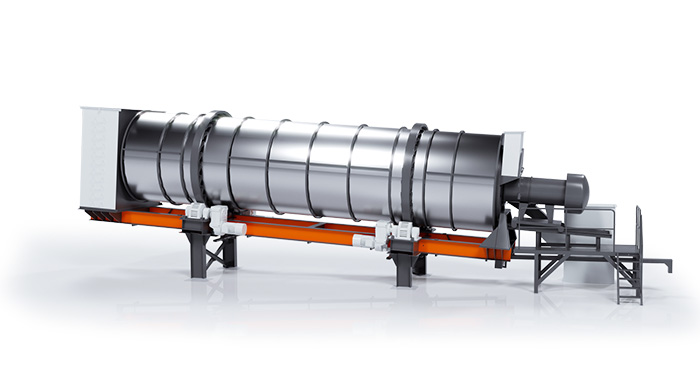

| 干燥系統 采用專利葉片技術，料簾更均勻，吸熱效果更好。 采用含料葉片撥料技術，出料溫度更均勻。 產能大，超產能力15%以上。 燃燒器為軸流型低壓霧化燃燒器，雙變頻技術控制風油比，每噸成品耗油量6kg (標況下)。 直聯減速電機直接驅動，動力強勁，效率高。 |
 |

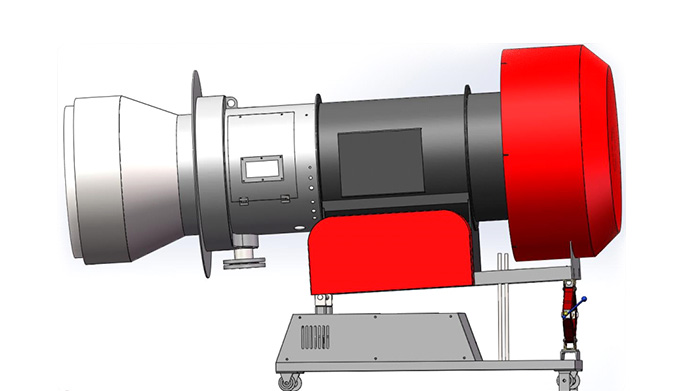

| 燃燒器 燃燒器調節范圍廣，可適應各種復雜工況。 三級霧化技術，燃油霧化成微米級別，燃燒充分。 大功率預加熱裝置，燃油溫度穩定。 具有遠程故障診斷功能，及時服務，保證生產可靠性。 智能軸流型低壓霧化燃燒器，采用雙變頻調節技術，配風量、配油量自動可調，保證合理風油比，燃燒充分，額定工況下油耗僅為6kg/t (成品料)。 |
 |

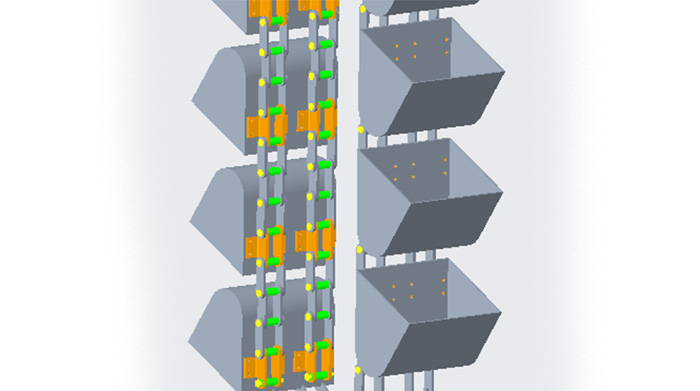

| 提升系統 板鏈?zhǔn)教嵘龣C(jī)，板鏈不易拉伸，使用穩定可靠。 減速電機直聯驅動，設有防逆轉裝置。 提升機溜道內設有耐磨板結構，提高耐磨性能。 |
 |

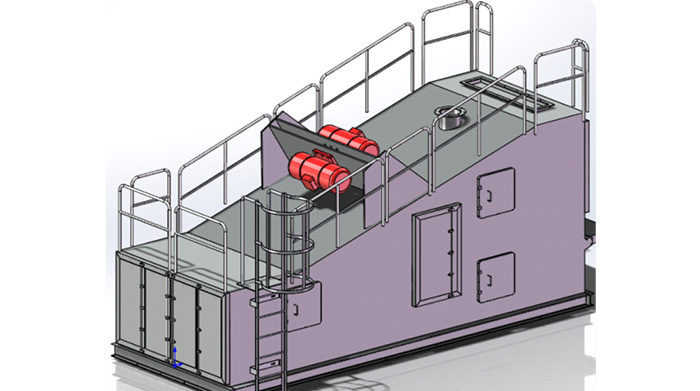

| 篩分系統 雙振動電機直接驅動，振動效果強，2000小時基本免維護。 篩分面積大，篩分效率高。 更換篩網裝置采用側面插銷方式，便于快速更換篩網。 振動篩殼體外包保溫巖棉，保溫、降噪，環保節能。 |
 |

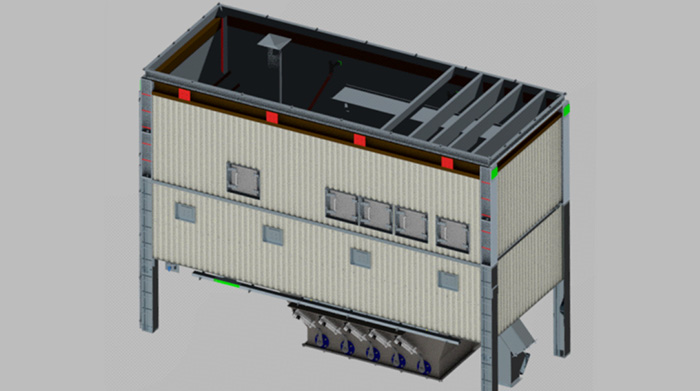

| 熱料倉系統 熱料倉分為上、下倉，采用巖棉保溫。 配有連續料位檢測裝置，便于直觀觀察各級配料的料位情況。 倉門采用免維護結構設計，大小門二次粗精稱結構，保證骨料計量精度。 砂倉配有溫度檢測裝置。 |
 |

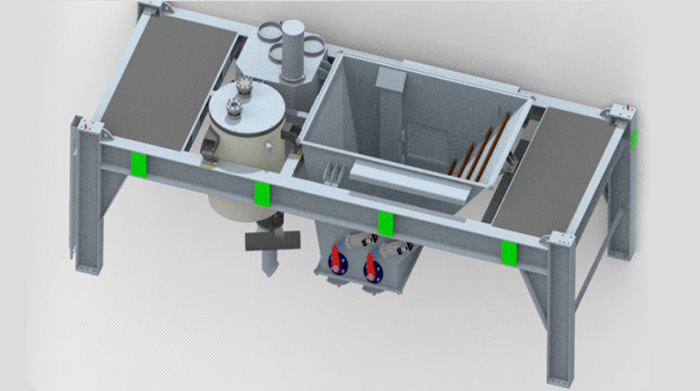

| 計量系統 骨料稱、瀝青稱、粉料稱均采用3點壓式稱量模塊進行計量。 骨料稱采用大小門粗精稱結構，保證計量精度±0.3%。 瀝青稱采用變頻泵+二次計量方式，保證計量精度±0.2%，動態次跟蹤計量技術，保證油石比精度±0.3%。 粉稱采用螺旋輸送，氣動蝶閥控制，運用“飛料”控制程序，保證計量精度±0.2%。 |
 |

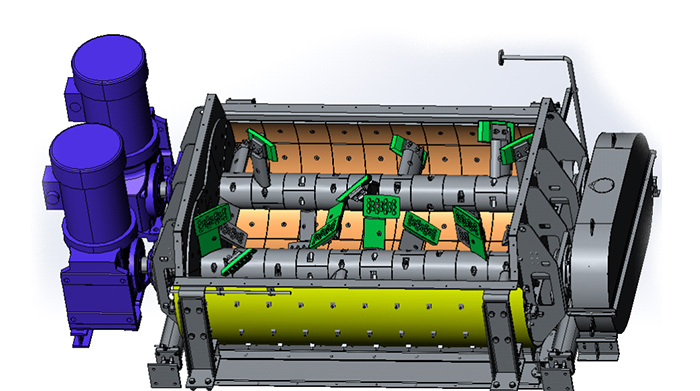

| 攪拌系統 主機容量大，采用功率冗余設計，動力足，超產能力強。 采用直聯減速電機驅動，穩定性強。 采用全葉片等螺線攪拌云技術，混合料周轉快，揉和能力強，快速達到均勻混合的效果。 獎葉及襯板采用鎳鉻合金材質，使用壽命不少于10萬批次。 |
 |

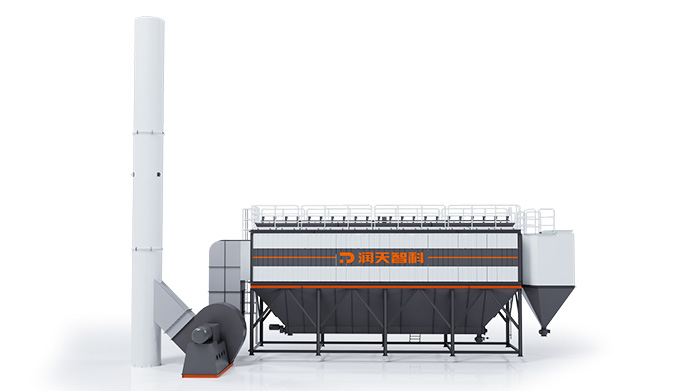

| 除塵系統 采用一級重力除塵，二級大氣反吹布袋除塵器，排放濃度<20mg/Nm3。 風機采用大功率風機，保證足夠的風量，風量采用變頻控制，節能降噪。 煙氣管路配有測溫裝置，具有高低溫報警功能。 |
 |

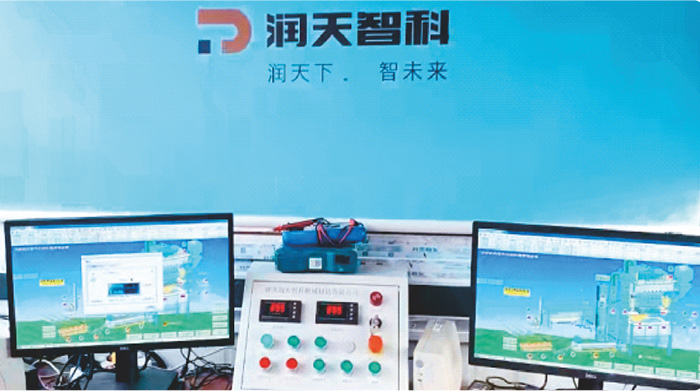

| 控制系統 配備2臺顯示器，2臺工控機，當一臺出現故障時可使用另一臺，保證生產的穩定性。 操作界面直觀清晰，關鍵電流及參數實習顯示。 電氣元件采用國內外知名品牌，保證使用可靠性。 控制程序具備聯動控制，安全互鎖，斷電保護功能。 瀝青計量具有二次動態跟蹤計量功能，程序具有“飛料”控制，自動補扣稱功能。 具有在線遠程診斷功能，保證服務及時性。 |
 |
